該如何保證屏蔽電纜的屏蔽效果呢?

返回列表來源：湘江電纜發布日期 2017-01-09 08:44瀏覽：- 加入收藏

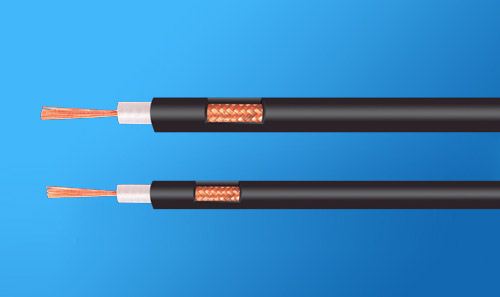

 屏蔽電纜是在普通電纜外圍加上一次銅網保護層，在屏蔽層的制造過程中，有許多的正確或不正確的工藝。其中很重要的一個參數就是屏蔽層的編織角度。

 在用于拖鏈的電纜中，電纜外徑的屏蔽層所承受的負載必須被考慮進去。不合理的屏蔽層編織角度會進一步增加張力負載，導致屏蔽層的破損。由此會造成屏蔽效果減弱，當鋒利的電纜尾部戳穿羊毛織物或箔金材料接觸到芯線時，甚至會造成短路。在此，我們推薦您一個有用的小訣竅：如果將絕緣層剝去，就能夠很容易地將屏蔽層推回到護套內，但這樣的屏蔽層無法適用于能源供應系統中，運動著的高柔性電纜。當然，易格斯能夠提供這些問題的直接解決方案：

通過長期的實驗所決定的屏蔽層編織角度能夠有效地抵消張力，因而非常適用于拖鏈。

由于穩定的內護套，屏蔽層不會松弛失效。

在絞線結構中，屏蔽層本身就具有抗扭轉性能。

護套磨損或破損

 任何內部結構的缺陷都很難從外部察覺，但護套的問題肉眼可以直接觀察到。護套是電纜精密內部結構的第一層保護。這就是為什么破裂、磨損和膨脹變形的護套是非常嚴重的質量問題。為了避免這樣的問題，易格斯提供了七種不同材料的電纜護套，供用戶根據其機械的相應工作環境進行選擇。

甲胄式擠壓成型護套

 制造工藝和材料同樣是決定產品質量的重要因素。在一些所謂的適用于拖鏈的電纜中，護套通常成管狀型，因此無法在長期的彎曲過程中，提供絞線結構必要的支持，從而使絞線結構易于分裂。

易格斯作為拖鏈系統的首家制造商，因此而研發了一種甲胄式擠壓成型護套。

 這種護套可確保電纜在運動時，其芯線不會松開。原因是該護套是通過特別大的壓力擠壓而成，它就像是一個導向槽，對芯線的運動起到了導向作用，同時還起到了支撐作用。因而非常適用于拖鏈。

 總結一下適用于拖鏈的高柔性電纜的質量保證： 中心去應力設計； 多束成纜結構； 屏蔽電纜中采用甲胄式擠壓成型的內護套； 全屏蔽絕緣編織網； 優化的屏蔽編織角度； 甲胄式擠壓成型的護套。

要是屏蔽電纜起到屏蔽作用就要從生產到安裝過程中，都要保證銅網屏蔽層不會受到破壞。
